8-channel Bipolar 20-bit Picoammeter with MTCA.4 Rear I/O

1 MSPS 20-bit multi-channel bipolar floating picoammeter / electrometer with MTCA.4 Rear I/O


  • Overview
  • Features
  • Technical specifications
  • Ordering options
  • Documentation
  • Software/Firmware

Overview

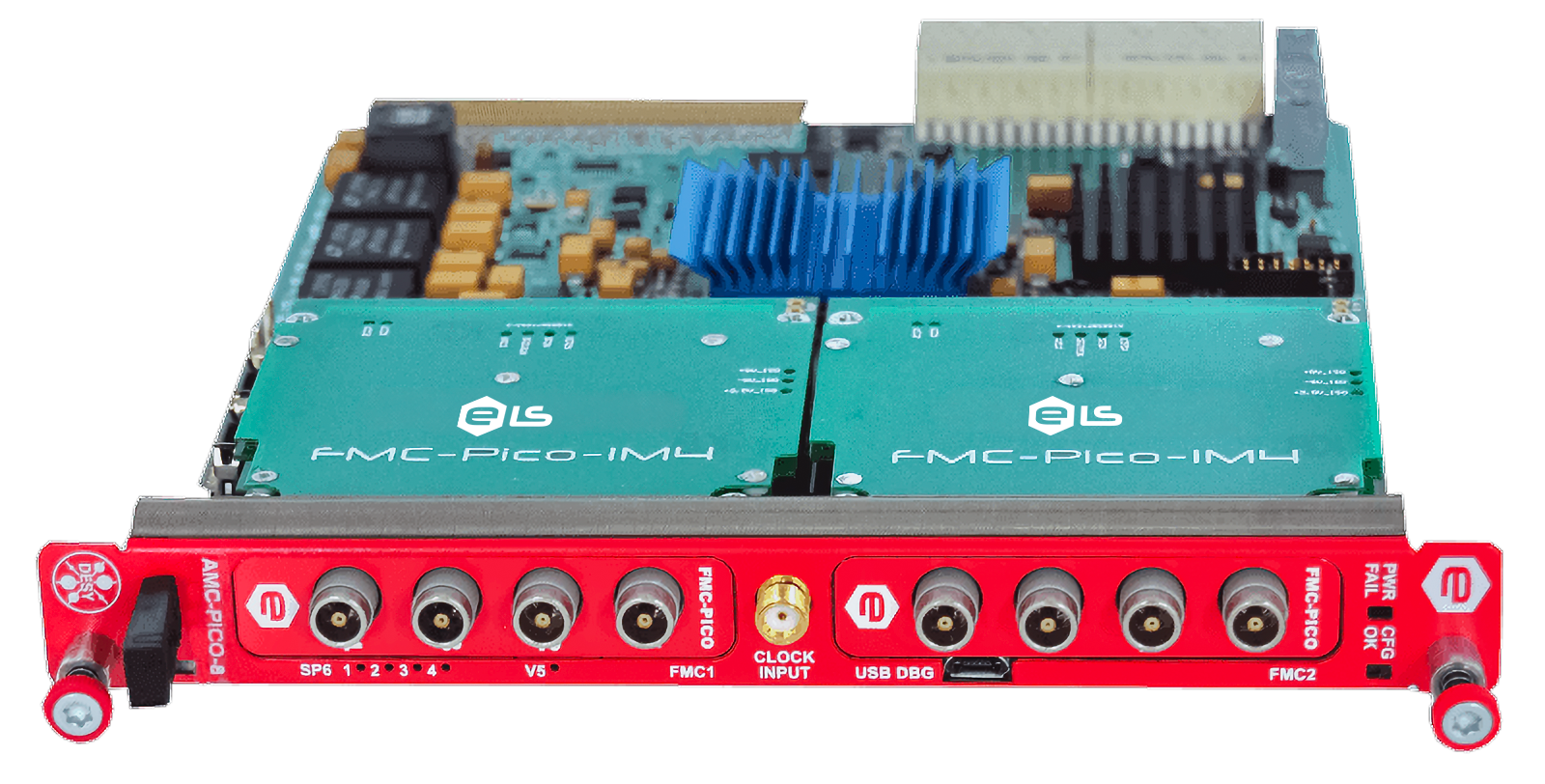

AMC-PICO-8
8-channel bipolar picoammeter AMC board in MTCA.4 format

The analog front-end is composed of a specially designed transimpedance input stage for current sensing combined with analog signal conditioning and filtering stages making use of state-of-the-art electronics. The 20-bit resolution is obtained from independent, simultaneous sampling and low-delay SAR (Successive Approximation Register) Analog to Digital Converters (ADCs).

Each channel has two full-scale measuring ranges and the current source can be floating up to ±300 V respect to the chassis ground. The floating capability of the inputs is perfectly suitable for applications where the detector or current source needs to be biased.

Different versions are commercially available:

  • AMC-PICO-8: ±1 mA, ±1 uA, BW = 10 kHz;
  • AMC-PICO-8-C1: ±130 uA, ±16 uA, BW = 35 kHz;
  • AMC-PICO-8-C2: ±10 mA, ±500 uA, BW = 300 kHz;
  • AMC-PICO-8-C3: ±1 mA, ±100 uA, BW = 30 kHz;
  • AMC-PICO-8-C4: ±1 mA BW = 200 kHz, ±20 uA BW = 160 kHz

Custom solutions are available upon specific request.

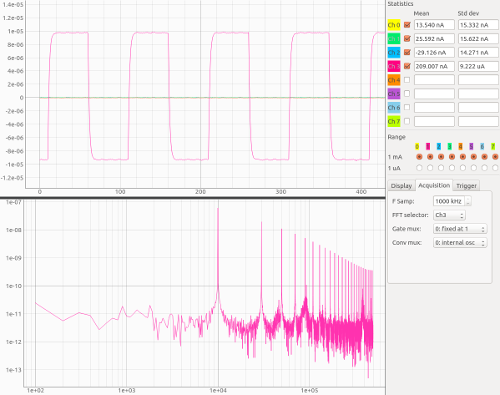

AMC-PICO-8
Low noise, low temperature dependence and extremely small unbalance among channels

The pure analog characteristics are additionally improved with digital channel calibration. Calibration data are stored in the on-board EEPROM memory and are loaded in the signal-processing logic on power-up.

The on board Virtex-5 FPGA performs the conversion from raw data values acquired from ADCs to a single-precision floating point numbers, representing the measured current in amperes [A]. The floating point format is highly suitable for additional post-processing. The signal-processing logic can also be configured to capture the signal on certain trigger condition. Additionally, the internal memory can also be programmed to store data before trigger condition happens, providing a valuable data to user.

The communication with Virtex-5 FPGA is performed with the PCI express bus. All system parameters (e.g. analog front-end range, sampling frequency) can be achieved by writing to appropriate registers from PCI express. The FPGA also embeds a Scatter-Gather DMA which can be used to transfer data to PCI express root port (e.g. CPU).

Features

  • 8 current-input channels
  • 1 MSPS @ 20-bit per channel
  • Dual Indipendent Bipolar Floating Ranges
  • Different versions for different input scale ranges and bandwidths
  • Double-width AMC board
  • Very low temperature dependency
  • Data processing on Virtex-5 FPGA
  • PCI-e (x4) communication on AMC
  • Four low-latency links on AMC
  • External Clock/Trigger input on front panel

Technical specifications

  • AMCPICO8C1XA
  • AMCPICO8C2XA
  • AMCPICO8C3XA
  • AMCPICO8C4XA
  • AMCPICO8XAAA

Model

AMCPICO8C1XA

AMCPICO8C2XA

AMCPICO8C3XA

AMCPICO8C4XA

AMCPICO8XAAA

Input Channels

8

8

8

8

8

Input Connector Type

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

±10 mA, ±500 uA

±1 mA, ±100 uA

±1 mA, ±20 uA

±1 mA, ±1 uA

Maximum Sampling Frequency

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

20 nA, 1 nA

2 nA, 200 pA

2 nA, 40 pA

2 nA, 2 pA

Bandwidth (-3dB)

35 kHz

Bandwidth (-3dB)

35 kHz

300 kHz

30 kHz

200 kHz, 160 kHz

10 kHz

Temperature Coefficient - TC

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

Front End Isolation Voltage

± 300 V

± 300 V

± 300 V

± 300 V

± 300 V

Board Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Standard

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

Compatibility

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Trigger inputs

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Operating Temperature

0...50°C

0...50°C

0...50°C

0...50°C

0...50°C

Input Channels

8

8

8

8

8

Input Connector Type

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Current Input Full-Scale Ranges [RNG0, RNG1]

±10 mA, ±500 uA

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

±10 mA, ±500 uA

±1 mA, ±100 uA

±1 mA, ±20 uA

±1 mA, ±1 uA

Maximum Sampling Frequency

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

Current Resolution - LSB [RNG0, RNG1]

20 nA, 1 nA

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

20 nA, 1 nA

2 nA, 200 pA

2 nA, 40 pA

2 nA, 2 pA

Bandwidth (-3dB)

300 kHz

Bandwidth (-3dB)

35 kHz

300 kHz

30 kHz

200 kHz, 160 kHz

10 kHz

Temperature Coefficient - TC

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

Front End Isolation Voltage

± 300 V

± 300 V

± 300 V

± 300 V

± 300 V

Board Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Standard

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

Compatibility

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Trigger inputs

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Operating Temperature

0...50°C

0...50°C

0...50°C

0...50°C

0...50°C

Input Channels

8

8

8

8

8

Input Connector Type

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Current Input Full-Scale Ranges [RNG0, RNG1]

±1 mA, ±100 uA

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

±10 mA, ±500 uA

±1 mA, ±100 uA

±1 mA, ±20 uA

±1 mA, ±1 uA

Maximum Sampling Frequency

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

Current Resolution - LSB [RNG0, RNG1]

2 nA, 200 pA

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

20 nA, 1 nA

2 nA, 200 pA

2 nA, 40 pA

2 nA, 2 pA

Bandwidth (-3dB)

30 kHz

Bandwidth (-3dB)

35 kHz

300 kHz

30 kHz

200 kHz, 160 kHz

10 kHz

Temperature Coefficient - TC

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

Front End Isolation Voltage

± 300 V

± 300 V

± 300 V

± 300 V

± 300 V

Board Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Standard

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

Compatibility

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Trigger inputs

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Operating Temperature

0...50°C

0...50°C

0...50°C

0...50°C

0...50°C

Input Channels

8

8

8

8

8

Input Connector Type

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Current Input Full-Scale Ranges [RNG0, RNG1]

±1 mA, ±20 uA

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

±10 mA, ±500 uA

±1 mA, ±100 uA

±1 mA, ±20 uA

±1 mA, ±1 uA

Maximum Sampling Frequency

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

Current Resolution - LSB [RNG0, RNG1]

2 nA, 40 pA

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

20 nA, 1 nA

2 nA, 200 pA

2 nA, 40 pA

2 nA, 2 pA

Bandwidth (-3dB)

200 kHz, 160 kHz

Bandwidth (-3dB)

35 kHz

300 kHz

30 kHz

200 kHz, 160 kHz

10 kHz

Temperature Coefficient - TC

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

Front End Isolation Voltage

± 300 V

± 300 V

± 300 V

± 300 V

± 300 V

Board Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Standard

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

Compatibility

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Trigger inputs

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Operating Temperature

0...50°C

0...50°C

0...50°C

0...50°C

0...50°C

Input Channels

8

8

8

8

8

Input Connector Type

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Triaxial - LEMO 00.650 Series (EPL.00.650)

Current Input Full-Scale Ranges [RNG0, RNG1]

±1 mA, ±1 uA

Current Input Full-Scale Ranges [RNG0, RNG1]

±130 uA, ±16 uA

±10 mA, ±500 uA

±1 mA, ±100 uA

±1 mA, ±20 uA

±1 mA, ±1 uA

Maximum Sampling Frequency

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

1 MSPS (per channel)

Current Resolution - LSB [RNG0, RNG1]

2 nA, 2 pA

Current Resolution - LSB [RNG0, RNG1]

300 pA, 35 pA

20 nA, 1 nA

2 nA, 200 pA

2 nA, 40 pA

2 nA, 2 pA

Bandwidth (-3dB)

10 kHz

Bandwidth (-3dB)

35 kHz

300 kHz

30 kHz

200 kHz, 160 kHz

10 kHz

Temperature Coefficient - TC

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

10 ppm/°C

Front End Isolation Voltage

± 300 V

± 300 V

± 300 V

± 300 V

± 300 V

Board Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Double-Width - Mid-Size

Standard

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

MicroTCA.4: AMC.0, AMC.1
Module Management: IPMI Version 1.5, MMC V1.0

Compatibility

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Zone3 Classification: Class D1.1
AMC Backplane Support: Full

Trigger inputs

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Internal
AMC port #17 RX
AMC port #18 RX
AMC port #19 RX
AMC port #20 RX

Operating Temperature

0...50°C

0...50°C

0...50°C

0...50°C

0...50°C

Ordering options

Ordering code

Description

Action

AMCPICO8C1XA

AMC-PICO8-C1 – 8-channel AMC-MTCA.4 Floating Picoammeter (±110 uA, ±3 uA, BW = 35 kHz)

AMCPICO8C2XA

AMC-PICO8-C2 – 8-channel AMC-MTCA.4 Floating Picoammeter (±10 mA, ±500 uA, BW = 300 kHz)

AMCPICO8C3XA

AMC-PICO8-C3 – 8-channel AMC-MTCA.4 Floating Picoammeter (±1 mA, ±100 uA, BW = 30 kHz)

AMCPICO8C4XA

AMC-PICO8-C4 – 8-channel AMC-MTCA.4 Floating Picoammeter (±1 mA BW = 200 kHz, ±20 uA BW = 160 kHz)

AMCPICO8XAAA

AMC-PICO8 – 8-channel AMC-MTCA.4 Floating Picoammeter (±1 mA, ±1 uA, BW = 10 kHz)

Documentation

Last reviewed: 2022-12-09 ⓘ More infoRevision: 1.2

Last reviewed: 2023-02-03 ⓘ More infoRevision: 2.0

Software/Firmware

Updated: 2023-01-23 - 672.34 kB ⓘ More info Version: 1.0.12

Updated: 2023-01-24 - 41.77 kB ⓘ More info Version: 1.0.8
OS: Linux

Updated: 2023-01-24 - 51.38 kB ⓘ More info Version: 1.2.3
OS: Linux

Updated: 2023-01-24 - 53.29 kB ⓘ More info Version: 1.2.3
OS: Linux

Related products

Copyright CAEN ELS s.r.l.
